在電力系統的運行與維護中，變電站作為電能輸配的重要樞紐，承擔著關鍵的安全與穩定任務。隨著電力設施規模的擴大和外部威脅的多樣化，傳統的周界監控手段已難以滿足全天候、全場景的安防需求。近年來，熱成像技術以其不依賴可見光的探測能力、強大的穿透煙霧與逆光干擾能力，逐漸成為電力安防升級的重要方向。華瑞通（Huaruitong, HRC）推出的 HRC - P50 雙光譜熱成像設備，憑借其熱成像與可見光融合的技術架構，為變電站周界安防提供了一套高效、可靠且智能化的解決方案。本文將從技術原理、核心優勢、應用場景、實施要點與未來展望等方面，系統解讀 HRC - P50 在變電站周界監控中的價值與實踐路徑。
一、雙光譜熱成像的技術原理與優勢
1. 雙光譜融合的定義
雙光譜熱成像是將長波紅外熱成像（LWIR）與可見光（或近紅外）成像相結合的一種技術。熱成像模塊可捕捉目標物體的熱輻射信息，生成溫度分布圖像；可見光模塊則提供高分辨率的細節信息。通過算法級的配準與融合，兩類圖像互補優勢得以發揮，實現更準確的目標檢測、識別與告警。
2. 技術優勢
- 全天候監測：熱成像不受環境光照影響，能夠在夜間、強逆光、霧霾或部分遮擋條件下穩定工作，確保 24/7 的連續監控。
- 穿透性強：紅外熱成像能穿透煙霧、輕度霧霾及部分遮擋，使火情、人體入侵等異常更早被發現。
- 低誤報率：可見光提供的紋理與顏色信息與熱成像的溫度特征融合，提升目標分類與識別的準確性，從而降低動物、樹葉擺動等自然因素造成的誤報。
- 被動探測與隱蔽性：熱成像為被動探測方式，無需主動發光，減少了被外界干擾或破壞的風險。
- 溫度監測能力：除入侵檢測外，熱成像還能用于設備溫升檢測（如互感器、熔斷器與母線等），實現安防與設備健康監測的二合一功能。
二、HRC - P50 的核心功能與技術特色
1. 傳感器配置與成像性能

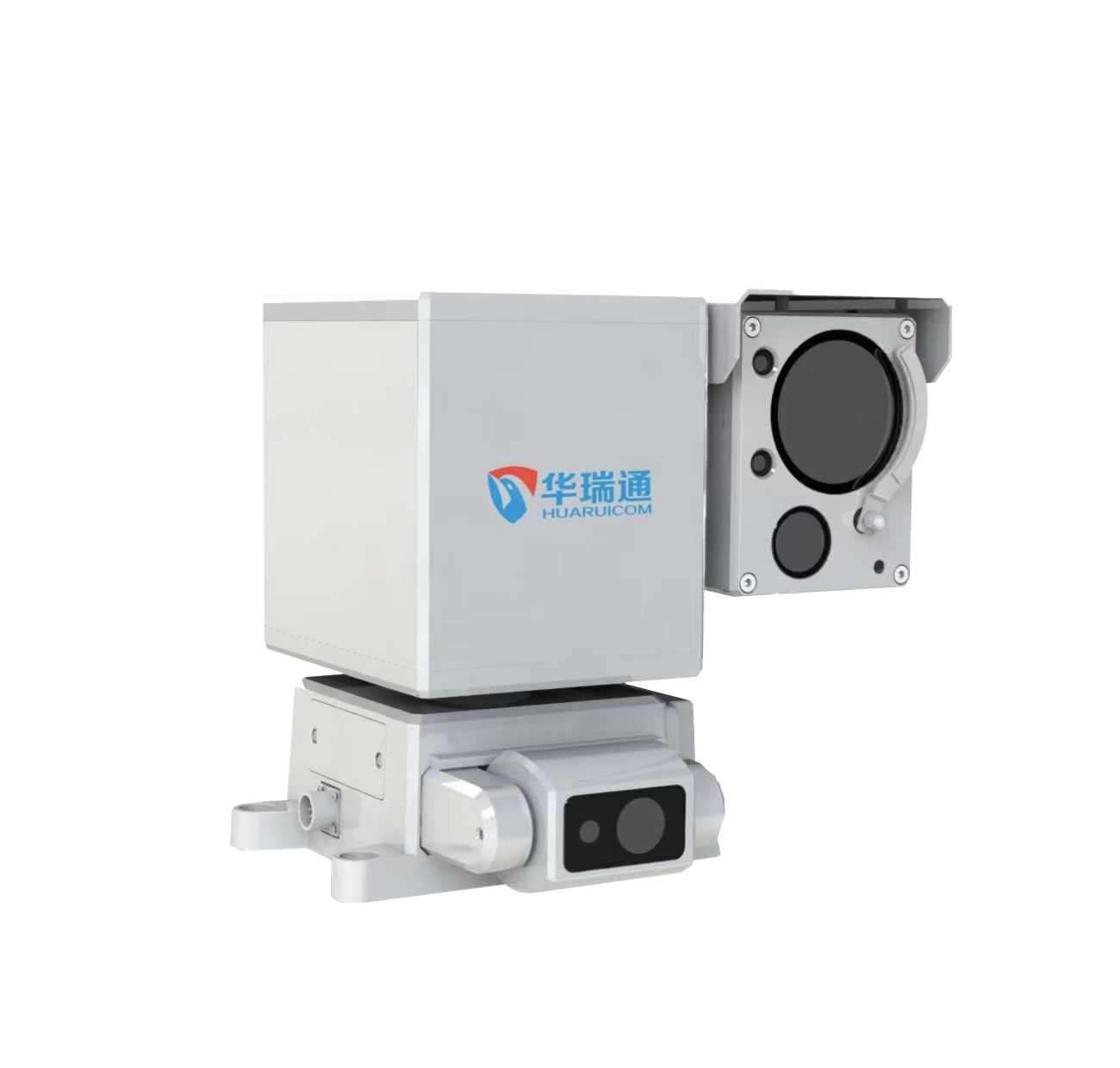

HRC - P50 集成高靈敏度 LWIR 熱成像傳感器與高分辨率可見光攝像頭，熱像素分辨率與可見光像素分辨率經過優化配比，以保證在不同距離與場景下均能提供清晰且可用于分析的圖像數據。其熱成像模塊通常具備較高的 NETD（噪聲等效溫差）性能，能夠感知微弱溫差，利于早期火情或異常溫升檢測。
2. 智能算法與邊緣處理能力
HRC - P50 內置智能視頻分析（VCA）算法，具備多場景自適應的目標檢測、跟蹤與分類能力。基于深度學習與傳統圖像處理相結合的策略，設備可在本地（邊緣）完成入侵行為判定、越界檢測、徘徊檢測與異常溫度告警等，極大降低網絡帶寬與中心服務器壓力，并縮短響應時間。
3. 雙光譜圖像融合與偽彩顯示
設備支持熱成像與可見光圖像的多模式融合顯示（如圖像疊加、虛擬色彩融合、透明融合等），通過偽彩處理與熱像輪廓疊加，運維人員可以直觀理解溫度異常的具體位置與環境語義，從而實現更快速與準確的處置。
4. 抗干擾與環境適應性
針對復雜戶外環境，HRC - P50 在機械結構、光學窗口與散熱設計上進行了強化，具備 IP66/67 等防護等級、寬溫工作范圍與減振抗風設計。同時，軟件層面配備動態背景建模、雨霧自適應濾波與去閃爍算法，確保在惡劣天氣下依然穩定運行。
5. 聯動與兼容性
該設備支持多種視頻傳輸協議（ONVIF、RTSP 等）與報警聯動接口（繼電器、RS485、網絡 API），便于與現有變電站監控系統、視頻管理平臺（VMS）及安防平臺集成，實現告警聯動、遠程查看與聯防聯控。
1. 關鍵需求概述
- 高靈敏度與低誤報：周界監控需有效識別人員入侵、施工誤入或惡意破壞，同時避免因動物、樹葉或光照變化頻繁誤報。
- 夜間與極端天氣能力：變電站的安全風險在夜間和極端天氣時更難以直觀判斷，監控系統需具備穩定的夜視能力。
- 快速響應與告警精確性：一旦發生異常，系統需在最短時間內觸發告警并提供準確位置與目標特征，便于安保人員快速處置。
- 設備可靠性與維護成本：變電站常處于暴露環境，設備須耐用、維護成本低，并兼顧供電與通信的冗余設計。
- 多場景兼容：除了周界入侵，變電站還需監測設備溫升、火情、占位異常等多類安全與運行風險。
2. HRC - P50 的適配能力
- 降低誤報：雙光譜融合與智能分類算法可以區分人體、車輛與動物，通過溫度與形態雙重特征判定，顯著降低誤報率。
- 全天候探測：熱成像確保在無光照條件下的穩定偵測；在雨霧與強逆光場景下，熱成像也能維持較高的探測概率。
- 定位精度與可視證據：可見光圖像為告警提供視頻證據，熱像顯示精確的溫度熱點，便于判斷是否為設備異?；蛉藶槿肭?。
- 設備持久性：工業級防護與寬溫設計保證設備在戶外長期運行，降低維護頻次。
- 運行成本優化：邊緣智能減少帶寬與存儲需求，降低長期運營成本；同時多功能合一（安防+設備熱監測）提高了投資回報率。
四、典型應用場景與部署建議
1. 周界立桿與角落位置部署
建議在變電站周界的要點位置，如閘門、死角、圍墻拐角、狹窄通道等處部署 HRC - P50。熱成像能覆蓋夜間活動趨勢點，而可見光用于提供行動軌跡細節。部署時需注意焦距與高度校準，確保入侵路徑在有效檢測距離內。
2. 與周界圍欄振動/接觸傳感器聯動
將 HRC - P50 與圍欄振動傳感器、開門檢測器等物理傳感器聯動，可實現“先感知+視頻確認”的告警策略：當傳感器觸發時，攝像頭立即定位并回放熱像與可見光，快速判斷是誤報還是真實入侵。
3. 設備溫升監測與預警
在關鍵電氣設備（變壓器、斷路器、母排等）上空或側方安裝 HRC - P50，可實現對發熱部位的定點監控，及時發現絕緣老化、接觸不良或過載導致的局部高溫，從而提前排查故障風險，避免火災與設備損壞。
4. 巡檢機器人與無人機的協同
在大范圍、復雜地形的變電站，HRC - P50 可與巡檢機器人或搭載熱成像模塊的無人機聯動，形成定期巡檢與突發響應的混合方案。地面固定監控負責持續守護，移動載具在異常觸發后提供多角度、多距離的熱像確認。
5. 視頻管理與事件回放策略
合理配置視頻存儲與事件回放策略：以熱像為觸發源進行長時間低碼流待命，當發生疑似事件時自動拉取可見光高分辨率錄像并保存關鍵幀與熱像偽彩圖，便于事后取證與責任認定。
五、實施注意事項與工程落地要點
1. 視場與覆蓋規劃
在進行現場勘測時，需基于攝像頭的視場角、探測距離與安裝高度做詳細覆蓋分析，避免出現盲區或過度重疊。利用熱成像的有效測溫與可見光的識別距離，優化攝像點位布局。
2. 安裝高度與防破壞設計
設備建議安裝在高于常人可達范圍、且便于日常維護的高度。同時，可配合防撞防破壞外罩、隱蔽布線與防拆報警，提高設備存續安全性。
3. 校準與定期標定
雙光譜融合要求熱像與可見光之間的幾何配準。安裝完畢后應進行細致的配準工作，并制定定期標定計劃，確保長時間運行中融合精度不下降。
4. 報警策略與誤報處理流程
制定多級告警策略：如初級告警（本地智能判斷）、確認告警（人工復核或多傳感器交叉驗證）與緊急告警（通知安保/指揮中心）。配備標準化的誤報處置流程與日志記錄，便于持續優化算法與參數。
5. 隱私與合規性
在設備覆蓋范圍可能涉及公共區域或鄰近住宅時，應遵循相關隱私保護法規，設置遮蔽區、限定錄像保留期與訪問權限，確保合規運行。
六、案例回顧：典型項目與效益評估
1. 某省級變電站周界升級項目
該站點在夜間頻繁遭遇動物誤觸與光照導致的誤報，傳統可見光攝像頭在夜間探測能力弱。部署 HRC - P50 后，夜間入侵檢測準確率提升約 40%，誤報率下降近 60%，安保人員響應時間平均縮短 30%。同時對關鍵設備的溫升檢測提前發現兩起接頭松動隱患，避免了潛在火災風險。
2. 區域輸電線路檢修配合
在輸電線路檢修時，HRC - P50 作為臨時監控單元與巡檢無人機配合，實現了對施工區域的實時熱成像監測，及時發現施工接觸點溫升不均問題，保障了施工安全并降低了設備事故率。
七、未來展望：智能化與場景擴展
1. 更深度的融合 AI 能力
未來，隨著邊緣計算與深度學習模型的輕量化發展，HRC - P50 類產品將在本地實現更復雜的行為識別（如攜帶工具、群體行為分析）與異常預測（基于歷史熱像序列的趨勢分析），將預防性維護與安防能力進一步融合。
2. 多傳感器生態協同
結合激光雷達（LiDAR）、雷達與聲學傳感器可構建更魯棒的周界防護網絡。在復雜環境中，多模態融合能進一步降低誤報并提高對敵對行為的識別率。
3. 云端倉庫與大數據分析
通過云平臺對多個變電站的熱像與告警數據進行集中分析，可以實現跨站點的異常模式挖掘、故障先兆模型訓練與運維效率優化，賦能電網的智能運維與風險管理。
4. 標準化與互操作性提升
推動熱成像在電力安防領域的標準化（包括數據格式、告警語義與接口規范），有助于實現廠商設備之間的互操作，提高系統集成效率與長期可維護性。
華瑞通 HRC - P50 以其雙光譜熱成像能力、邊緣智能與強大的環境適應性，在變電站周界監控領域展現出顯著優勢。它不僅能夠提供全天候、低誤報的入侵檢測能力，還能兼顧設備溫升監測，為變電站的安全與運行保障提供了多維度支持。對于電力企業而言，采用 HRC - P50 類雙光譜熱成像設備，是提升周界防護能力、降低運行風險并實現智能化運維的重要路徑。在實際部署中，合理的站點規劃、傳感器聯動、告警策略與定期校準，是確保系統長期穩定、高效運行的關鍵。展望未來，隨著人工智能、邊緣計算與多傳感器融合技術的不斷進步，熱成像將在電力安全與智能運維中扮演越來越重要的角色，為電網的安全、可靠與高效運行提供堅實支撐。
